3D laserové řezání umožňuje přesné dělení prostorových a tvarově složitých kovových dílů, u kterých není možné nebo efektivní použít klasické 2D laserové řezání. Moderní 3D laser dokáže obrábět součásti v různých prostorových polohách a přizpůsobit řezací hlavu konkrétnímu tvaru výrobku. Díky tomu je řezání 3D laserem vhodné například pro konstrukční díly, svařence, trubkové a profilové součásti nebo výlisky.
3D laserové řezání
Řezání trubek laserem
Řezání profilů laserem
Řezání svařenců
Řezání výlisků
Přesné řezání prostorových dílů
Výhodou technologie je možnost provádět řezání 3D laserem přímo na již vytvarovaných nebo svařených dílech. Laserový paprsek umožňuje vytvářet přesné otvory, výřezy, obrysy i další geometrické prvky bez nutnosti složitého mechanického obrábění.
Bezkontaktní způsob řezání zároveň minimalizuje mechanické namáhání obráběného dílu a umožňuje dosahovat vysoké přesnosti i u složitějších tvarů.
Parametry stroje a rozměry profilů

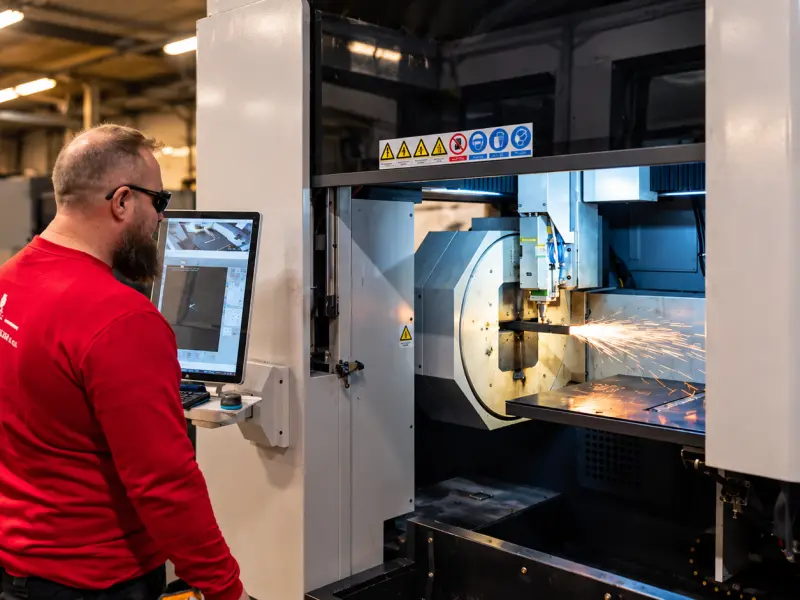

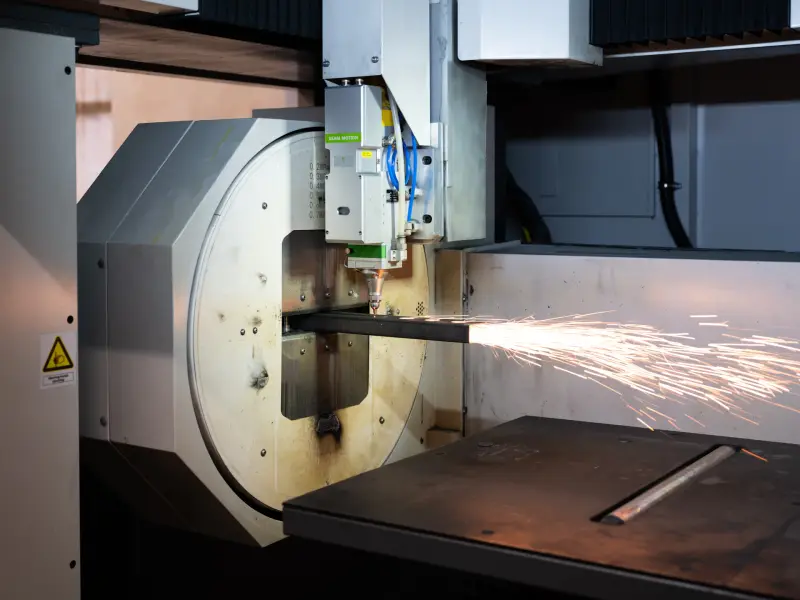

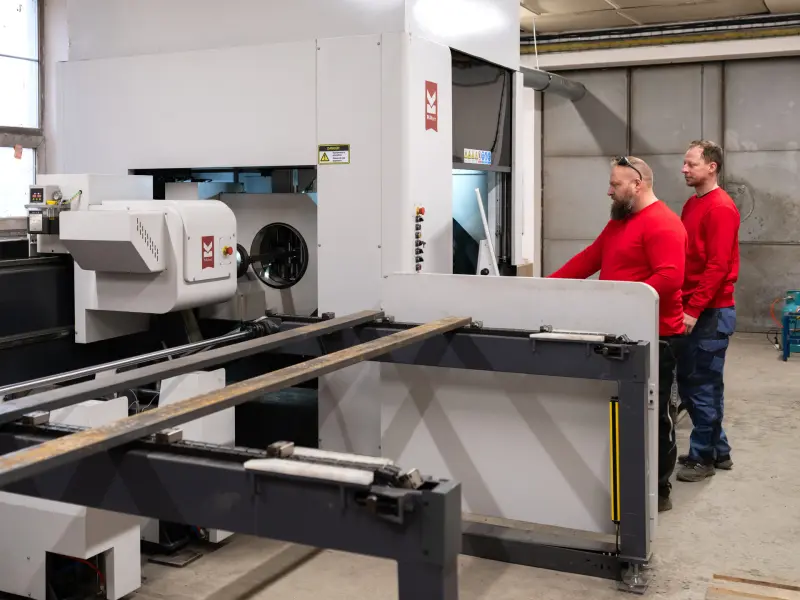

Trubky a profily řežeme na 3D laseru TVARcut LT-6023TF s pracovní délkou 7 m. Materiál během řezání drží a natáčí sklíčidlo o průměru 230 mm.
- 7000 mmmax. délka profilu
- 200 kgnosnost sklíčidla 230 mm
- 85 ot/minmax. otáčky sklíčidla 230 mm
- ±0,05 mmpřesnost polohování
- ±0,03 mmpřesnost opakovaného polohování
- 1000 mmpojezd předního sklíčidla
Do sklíčidla se vejdou trubky a profily s těmito rozměry průřezu:
-
Kulatá trubka Ø 10–230 mm
-
Čtyřhranná trubka 10–230 × 10–230 mm
-
Obdélníková trubka 10–230 × 10–230 mm
-
Profil U výška 10–230 · šířka 10–225 mm
-
Profil I / H výška 10–230 · šířka 10–225 mm
-
Profil L (úhelník) 10–225 × 10–225 mm
Nejste si jistí, jestli se váš profil do sklíčidla vejde? Pošlete nám výkres a posoudíme to.
3D laser pro průmyslové aplikace
3D laser nachází uplatnění v celé řadě průmyslových aplikací. 3D laserové řezání lze využít při výrobě strojních součástí, automobilových dílů, konstrukčních prvků, svařenců, plechových výlisků nebo různých prostorově tvarovaných komponent.
Technologie umožňuje rychlé a přesné opracování jednotlivých kusů i sériovou výrobu a může výrazně zjednodušit výrobní postup u geometricky náročných dílů.
Řezání 3D laserem podle výkresu nebo modelu
Zakázkové řezání 3D laserem lze realizovat podle technické dokumentace, 3D modelu nebo konkrétního požadavku zákazníka. Díky CNC řízení je možné přesně reprodukovat požadovanou geometrii a zajistit opakovatelnost výroby. 3D laserové řezání tak představuje efektivní řešení všude tam, kde je požadována vysoká přesnost, čistota řezu a možnost opracování prostorově složitých součástí.
Potřebujete řezat trubky, profily nebo prostorové díly? Zašlete nám výkres nebo 3D model spolu s informací o materiálu a počtu kusů a posoudíme možnosti zpracování.
